СТАЛЬНЫЕ СОЕДИНИТЕЛЬНЫЕ ЧАСТИ И ДЕТАЛИ ТУБОПРОВОДА

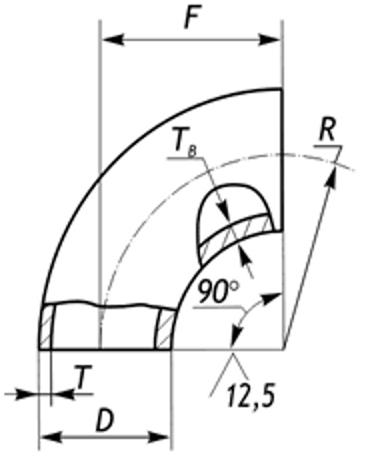

1.ОТВОД 90° СТАЛЬНОЙ

Общие сведения:
Отводы - соединительный элемент трубопроводов (часть конструкции трубопровода), применяемые для изменения траектории трубопровода и направления потока вещества.
Область применения:
Отводы ГОСТ 17375-01 являются незаменимой частью любого трубопровода, и на данный момент времени пользуются большим спросом у потребителей, в таких отраслях как нефтегазовая промышленность, химическая промышленность, машиностроение, коммунальная сфера, металлургия и т.д. Также отводы крутоизогнутые применяют при изготовлении различного трубопроводного оборудования.
Отводы крутоизогнутые бесшовные приварные из углеродистой и низколегированной стали радиусом гиба R=1,5 Ду с углом изгиба 45°, 60°, 90°, предназначены для установки на трубопроводах включая подконтрольные органам Госгортехнадзора.
Технические характеристики:
Стандарт: сталь 20, 09Г2С, 12Х18Н10Т и др..
Давление условное PN, МПа (кгс/см?): до 16 (160).
Температура рабочей среды: от -70°C до +450°C.
Присоединение: под приварку.
Среда рабочая: вода, пар, газ и другие неагрессивные среды.
Наименование |
Условный проход |
D, мм |
Толщина стенки, мм |
Вес, кг |
|
15 |
21,5 |
2,5 |
0,05 |
|
20 |
26,9 |
2,5 |
0,06 |
|
25 |
33,7 |
2,5 |
0,13 |
|
32 |
42,4 |
3 |
0,21 |
|
40 |
48,3 |
3 |
0,3 |
|
50 |
57 |
3 |
0,5 |
|
65 |
76 |
3,5 |
1 |
|
80 |
89 |
3,5 |
1,4 |
|
100 |
108 |
3,5 |
2,2 |
|
125 |
133 |
4,5 |
4,3 |
|
150 |
159 |
4 |
5,4 |
|
200 |
219 |
6 |
15 |
|
250 |
273 |
8 |
31 |
|
300 |
325 |
8 |
45 |
|
350 |
377 |
10 |
75 |
|
400 |
426 |
10 |
97 |
|
500 |
530 |
10 |
153 |
|
600 |
630 |
12 |
261 |

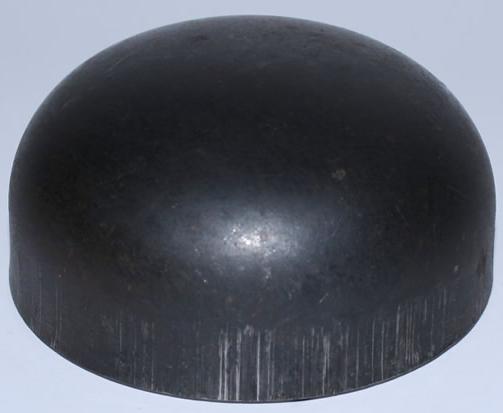

2. ЗАГЛУШКА ЭЛЛИПТИЧЕСКАЯ

Общие сведения:
Заглушка эллиптическая — деталь трубопровода служащая для перекрытия подачи рабочей среды (вода, газ, нефть и др.), устанавливается в конце магистральных трубопроводов, а также при необходимости перекрытия их отдельных участков.
Область применения:
Заглушки эллиптические применяются на водопроводах, в нефте- и газопроводах, на нефтеперерабатывающих заводах. Температура применения фланцевых заглушек зависит от марки стали, из которой они изготовлены.( от -40 до +450°С.)
Технические характеристики:
Рабочая среда: Вода, пар, газ.
Условное давление (Ру): до 16МПа.
Присоединение: Сварка.
Температура, t°C: от -40° до +450°.
Материал (основной): Сталь.
Наименование |
DN , мм |
D, мм |
H, мм |
S, мм |
Масса, кг |
Заглушка 15*2,5 |
15 |
21,30 |
25,00 |
2,50 |
0,04 |
Заглушка 20*2,5 |
20 |
26,90 |
25,00 |
2,50 |
0,07 |
Заглушка 25*3,0 |
25 |
33,70 |
38,00 |
3,00 |
0,08 |
Заглушка 32*3,0 |
32 |
42,40 |
38,00 |
3,00 |
0,10 |
Заглушка 40*3,0 |
40 |
48,30 |
38,00 |
3,00 |
0,15 |
Заглушка 50*3,0 |
50 |
57,00 |
38,00 |
3,00 |
0,20 |
Заглушка 50*5,0 |
50 |
57,00 |
38,00 |
5,00 |
0,30 |
Заглушка 65*3,5 |
65 |
76,00 |
40,00 |
3,50 |
0,40 |
Заглушка 65*6,0 |
65 |
76,00 |
40,00 |
6,00 |
0,50 |
Заглушка 80*3,5 |
80 |
89,00 |
45,00 |
3,50 |
0,60 |
Заглушка 80*8,0 |
80 |
89,00 |
45,00 |
8,00 |
0,90 |
Заглушка 100*4,0 |
100 |
108,00 |
50,00 |
4,00 |
0,70 |
Заглушка 100*8,0 |
100 |
108,00 |
50,00 |
8,00 |
1,30 |
Заглушка 125*4,0 |
125 |
133,00 |
55,00 |
4,00 |
0,90 |
Заглушка 125*8,0 |
125 |
133,00 |
55,00 |
8,00 |
2,00 |
Заглушка 150*4,5 |
150 |
159,00 |
65,00 |
4,50 |
1,50 |
Заглушка 150*8,0 |
150 |
159,00 |
65,00 |
8,00 |
2,30 |
Заглушка 200*8,0 |
200 |
219,00 |
75,00 |
8,00 |
4,06 |
Заглушка 200*10,0 |
200 |
219,00 |
75,00 |
10,00 |
5,10 |
Заглушка 250*7,0 |
250 |
273,00 |
85,00 |
7,00 |
4,90 |
Заглушка 250*12,0 |
250 |
273,00 |
85,00 |
12,00 |
9,20 |
Заглушка 300*10,0 |
300 |
325,00 |
100,00 |
10,00 |
11,00 |
Заглушка 300*12,0 |
300 |
325,00 |
100,00 |
12,00 |
13,00 |
Заглушка 350*10,0 |
350 |
377,00 |
115,00 |
10,00 |
16,00 |
Заглушка 350*12,0 |
350 |
377,00 |
115,00 |
12,00 |
19,00 |
Заглушка 400*10,0 |
400 |
426,00 |
125,00 |
10,00 |
19,00 |
Заглушка 400*12,0 |
400 |
426,00 |
125,00 |
12,00 |
23,00 |
Заглушка 500*10,0 |
500 |
530,00 |
150,00 |
10,00 |
25,00 |
Заглушка 500*16,0 |
500 |
530,00 |
150,00 |
16,00 |
40,00 |

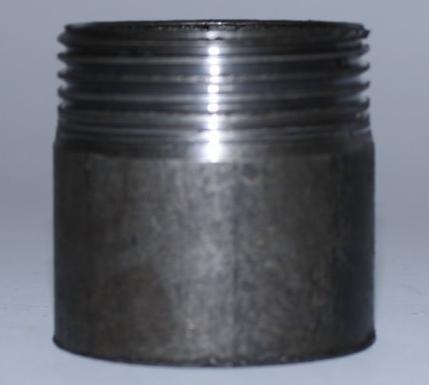

3. PЕЗЬБА СТАЛЬНАЯ КОРОТКАЯ

Общие сведения:
Резьба стальная - деталь трубопровода для соединения стальных труб на резьбе используют фитинги (соединительные части) из ковкого чугуна и стали.
Технические характеристики:
Материалы основные корпус: Сталь.
Среда рабочая: вода, пар, газ и другие неагрессивные среды.
Присоединение: резьбовое/под приварку .
Давление условное PN, МПа (кгс/см?): 1,6 (16).
Температура, t°C: до +175°.
Стандарт из трубы: ГОСТ 3262-75.
Наименование |
Dn |
L, мм |
L2, мм |
d, мм |
Масса, кг |
Резьба 15 |
15 |
50,00 |
9,00 |
1/4" |
0,07 |
Резьба 20 |
20 |
50,00 |
10,50 |
3/4" |
0,75 |
Резьба 25 |
25 |
50,00 |
11,00 |
1" |
0,14 |
Резьба 32 |
32 |
50,00 |
11,00 |
1 1/4" |
0,19 |
Резьба 40 |
40 |
60,00 |
13,00 |
1 1/2" |
0,27 |
Резьба 50 |
50 |
70,00 |
17,00 |
2" |
0,38 |
Резьба 65 |
65 |
70,00 |
17,00 |
2 1/4" |
0,46 |

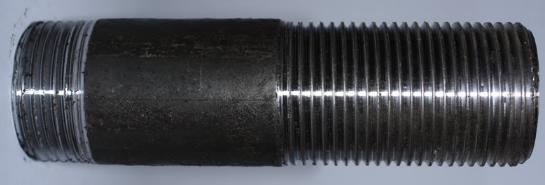

4. СГОН СТАЛЬНОЙ БЕЗ КОМПЛЕКТА

Общие сведения:
Данные фитинги изготавливают из труб водогазопроводных по ГОСТ 3262-80 соответствующего диаметра. Все характеристики (давление, температура и т.д.) соответствуют характеристикам исходной трубы.
Область применения:
Cистемы трубопроводов воды, пара и др. неагрессивных жидкостей
Технические характеристики:
Стандарт: ГОСТ 8969-75.
Материал корпуса: сталь.
Условное давление (Ру): до 16 кгс/см?.
Рабочая температура t°C: 175°.
Рабочая среда: вода, пар, газ.
Наименование |
D, мм |
L, мм |
l1, мм |
l, мм |
Масса, кг |
Сгон 15 |
15 |
110,00 |
40,00 |
9,00 |
0,09 |
Сгон 20 |
20 |
110,00 |
45,00 |
10,50 |
0,13 |
Сгон 25 |
25 |
130,00 |
50,00 |
11,00 |
0,23 |
Сгон 32 |
32 |
130,00 |
53,00 |
13,00 |
0,34 |
Сгон 40 |
40 |
150,00 |
60,00 |
15,00 |
0,46 |
Сгон 50 |
50 |
150,00 |
65,00 |
17,00 |
0,61 |
Сгон 65 |
65 |
170,00 |
70,00 |
22,00 |
0,71 |

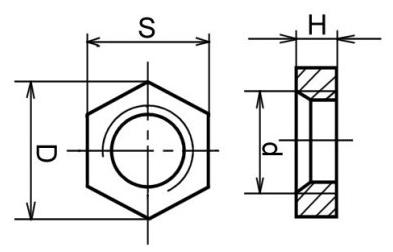

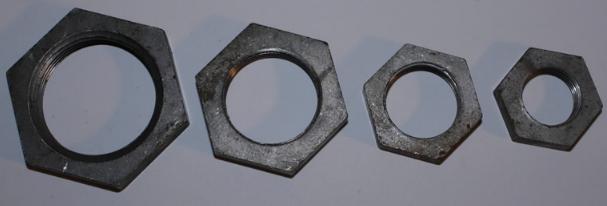

5. КОНТРАГАЙКА СТАЛЬНАЯ

Общие сведения:
Фитинг-контргайка. Она предназначена для уплотнения соединения между собой двух труб. Контргайка представляет из себя правильную шестигранную заготовку с внутренней резьбой. Навинчиваясь на наружную резьбу сгона после муфты, обеспечивает капитальную герметичность уплотнителя и препятствует нарушению герметичности соединения по типу сгон муфта. Изготовление контргайки производится путем нарезания внутренней резьбы на стальной заготовке. Постоянно в наличии полный ассортимент контргаек по низким ценам. Качество производимой продукции гарантировано постоянным контролем производства продукции.
Область применения:
Область применения: для соединения водо- и газо-проводных труб в системах отопления, водопровода, газопровода и других системах.
Технические характеристики:
Стандарт: ГОСТ 8968-75.
Условное давление (Ру): до 10МПа.
Наружный диаметр D: 15-50мм.
Температура, t°C: от -70° до +450°.
Наименование |
DN |
D |
H, мм |
S, мм |
D, мм |
Масса, кг |
Контргайка 15 |
15 |
1/4" |
8,00 |
32,00 |
36,90 |
0,037 |
Контргайка 20 |
20 |
3/4" |
10,00 |
36,00 |
41,60 |
0,044 |
Контргайка 25 |
25 |
1" |
10,00 |
46,00 |
53,10 |
0,076 |
Контргайка 32 |
32 |
1 1/4" |
10,00 |
55,00 |
63,50 |
0,105 |
Контргайка 40 |
40 |
1 1/2" |
10,00 |
60,00 |
69,40 |
0,113 |
Контргайка 50 |
50 |
2" |
10,00 |
75,00 |
68,50 |
0,174 |
Контргайка 65 |
65 |
2 1/4" |
12,00 |
95,00 |
110,00 |
0,178 |

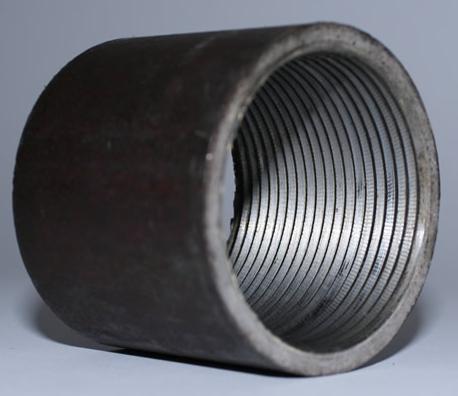

6. МУФТА СТАЛЬНАЯ

Общие сведения:
Муфты с трубной резьбой предназначены для соединения водогазопроводных труб в системах отопления, газопроводах низкого давления и в других трубопроводах для неагрессивных сред.
Технические характеристики:
Среда рабочая: Вода, пар, природный газ.
Условное давление (Ру): до 16МПа.
Температура, t°C: до +175°.
Материал (основной): сталь.
Наименование |
DN |
L |
D |
S |
Масса, кг |
Муфта стальная |
15 |
28 |
G 1/2 - B |
4 |
0,023 |
Муфта стальная |
20 |
31 |
G 3 - B |
4 |
0,036 |
Муфта стальная |
25 |
35 |
G 1 - B |
5 |
0,067 |
Муфта стальная |
32 |
39 |
G 1 1/4 - B |
5 |
0,086 |
Муфта стальная |
40 |
43 |
G 1 - B |
5 |
0,163 |
Муфта стальная |
50 |
47 |
G 2 - B |
5,5 |
0,22 |
Муфта стальная |
65 |
65 |
G 2 1/2 - B |
6 |
0,225 |

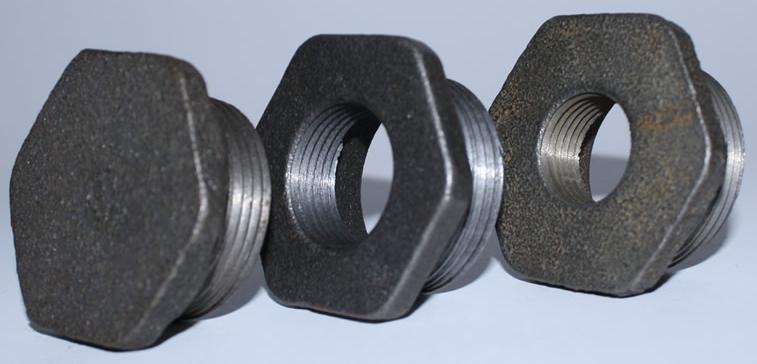

7. ПРОБКА ЧУГУННАЯ РАДИАТОРНАЯ (ФУТОРКА)
Общие сведения:
Применяется для соединений чугунных радиаторов с системой отопления. Постоянно в наличии имеется шесть основных видов продукции- пробки (заглушки) с резьбой 1 ? дюйма левого и правого вращения, а также с внутренним отверстием ? дюйма и ? дюйма с наружной резьбой 1 ? дюйма левого и правого вращения.
Технические характеристики:
Стандарт: ГОСТ 8690-94.
Материал: серый чугун.
Среда рабочая: вода, пар, газ.
Присоединение к радиатору: резьбовое (G1/2", G3/4").
Присоединение к трубопроводу системы отопления: резьбовое.
Наименование |
Пробка радиаторная правая глухая |
Пробка радиаторная левая глухая |
Пробка радиаторная правая Ду15 |
Пробка радиаторная левая Ду15 |
Пробка радиаторная правая Ду20 |
Пробка радиаторная левая Ду20 |

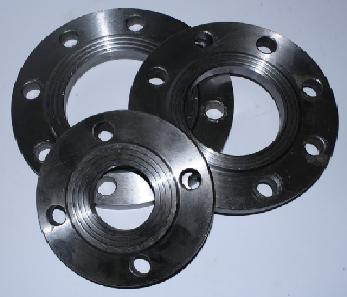

8.ФЛАНЕЦ ПЛОСКИЙ

Общие сведения:
Фланцы плоские приварные — это плоское кольцо или диск с равномерно расположенными отверстиями для шпилек и болтов, предназначенные для соединения труб, присоединения изделий арматуры к трубопроводам, соединения отдельных участков трубопроводов между собой и для присоединения трубопроводов.
Область применения:
Фланцы стальные применяются для присоединения трубопроводной арматуры (задвижки, клапаны, затворы, фильтры и пр.) к трубопроводам, соединения отдельных участков трубопроводов между собой и для присоединения трубопроводов к различному оборудованию (насосы, ёмкости, реакторы, теплообменники и пр.) На различном оборудованиии, имеющем фланцевые соединения, фланцы выполняются заодно с основной деталью и представляют из себя плоский диск с отверстиями под болты или шпильки. Для быстрого монтажа разборных трубопроводов применяются фланцы стальные приварные встык.
Классификация фланцев:
По способу присоединения к трубе фланцы разделяются на:
Фланцы плоские, ГОСТ 12820-80, применяются в диапазоне давлений от 1кгс/см2 до 25кгс/см2
Фланцы воротниковые, ГОСТ 12821-80, применяются в диапазоне давлений от 1кгс/см2 до 200кгс/см2
Технические характеристики:
Стандарт: ГОСТ 12820-80.
Температура, t°C: от -70° до +300°.
Среда рабочая: вода, пар, газ и неагрессивные среды.
Присоединение: под приварку.
Давление условное PN, МПа (кгс/см?): от 1,0 (10) , 1,6 (16).
Температура, t°C: от -70° до +300°.
Наименование |
Тип |
Dy |
D |
D1 |
D2 |
b |
h |
n |
dв |
d |
Масса, кг |
Фланец плоский |
Ру10 |
15 |
95 |
65 |
47 |
10 |
2 |
4 |
19 |
12 |
0,51 |
Фланец плоский |
Ру10 |
20 |
105 |
75 |
58 |
12 |
2 |
4 |
26 |
12 |
0,74 |
Фланец плоский |
Ру10 |
25 |
115 |
85 |
68 |
12 |
2 |
4 |
33 |
12 |
0,89 |
Фланец плоский |
Ру10 |
32 |
135 |
100 |
78 |
14 |
2 |
4 |
39 |
16 |
1,4 |
Фланец плоский |
Ру10 |
40 |
145 |
110 |
88 |
15 |
3 |
4 |
46 |
16 |
1,71 |
Фланец плоский |
Ру10 |
50 |
160 |
125 |
102 |
15 |
3 |
4 |
59 |
16 |
2,06 |
Фланец плоский |
Ру10 |
65 |
180 |
145 |
122 |
17 |
3 |
4 |
78 |
16 |
2,8 |
Фланец плоский |
Ру10 |
80 |
195 |
160 |
133 |
17 |
3 |
8 |
91 |
16 |
3,19 |
Фланец плоский |
Ру10 |
100 |
215 |
180 |
158 |
19 |
3 |
8 |
110 |
16 |
3,96 |
Фланец плоский |
Ру10 |
125 |
245 |
210 |
184 |
21 |
3 |
8 |
135 |
16 |
5,4 |
Фланец плоский |
Ру10 |
150 |
280 |
240 |
212 |
21 |
3 |
8 |
161 |
20 |
6,62 |
Фланец плоский |
Ру10 |
200 |
335 |
295 |
268 |
21 |
3 |
8 |
222 |
20 |
8,05 |
Фланец плоский |
Ру10 |
250 |
390 |
350 |
320 |
23 |
3 |
12 |
273 |
20 |
10,65 |
Фланец плоский |
Ру10 |
300 |
440 |
400 |
370 |
24 |
4 |
12 |
325 |
20 |
12,9 |
Фланец плоский |
Ру10 |
350 |
500 |
460 |
430 |
24 |
4 |
16 |
377 |
20 |
15,85 |
Фланец плоский |
Ру10 |
400 |
565 |
515 |
482 |
26 |
4 |
16 |
426 |
24 |
21,65 |
Фланец плоский |
Ру10 |
500 |
670 |
620 |
585 |
28 |
4 |
20 |
530 |
24 |
27,7 |

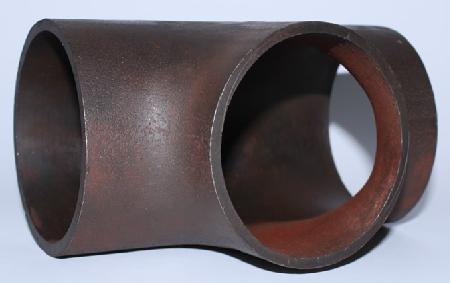

9.ТРОЙНИК РАВНОПРОХОДНОЙ

Общие сведения:
Тройник равнопроходной – деталь, при помощи которой выполняется ответвление трубопровода. Тройник равнопроходной имеет одинаковые DN всех выходных отверстий, таким образом, при разделении или слиянии потока сред сечение трубы не изменяется. Основные типоразмеры и исполнения тройников равнопроходных обозначены в ГОСТе 17376-2001.
Все тройники как равнопроходные так и не равнопроходные выпускаются в строгом соответствии с нормативно-техническими документами для каждого вида продукции.
Область применения:
Тройники применяются на магистральных и подводящих трубопроводах; на предприятиях тепло-водоснабжения, нефтяной, газовой и химической промышленности.
Тройник предназначен для присоединения боковых ответвлений трубопровода к его магистральной части.
Технические характеристики:
Стандарт: ГОСТ 17376-2001 Исполнение 2.
Условное давление (РN), МПа (кгс/см?): до 16 (160).
Присоединение: под приварку.
Температура, t°C: от -70° до +450°.
Материал (основной): сталь 20, 09Г2С, 12Х18Н10Т и др.
Среда рабочая: вода, пар, газ и другие неагрессивные среды.
Наименование |
DN, мм |
D, мм |
T, мм |
D1, мм |
T1, мм |
F, мм |
H, мм |
Масса, кг |
21х2,5 |
15 |
21 |
2,5 |
21,3 |
2,5 |
25 |
25 |
0,2 |
27х2,5 |
20 |
27 |
2,5 |
21,3 |
2,5 |
29 |
29 |
0,25 |
33х3,2 |
25 |
33 |
3,2 |
21,3 |
3,2 |
38 |
38 |
0,3 |
42х3,2 |
32 |
42 |
3,2 |
21,3 |
3,2 |
48 |
48 |
0,4 |
48х3,6 |
40 |
48 |
3,6 |
26,9 |
3,2 |
57 |
57 |
0,5 |
57х4 |
50 |
57 |
4,0 |
45,0 |
3,0 |
50 |
45 |
0,6 |
76х4 |
65 |
76 |
4,0 |
45,0 |
3,0 |
65 |
60 |
0,8 |
89х5 |
80 |
89 |
5,0 |
57,0 |
4,0 |
80 |
70 |
1,5 |
108х6 |
100 |
108 |
6,0 |
76,0 |
5,0 |
100 |
80 |
2,2 |
133х6 |
125 |
133 |
6,0 |
89,0 |
5,0 |
110 |
95 |
4,1 |
159х6 |
150 |
159 |
6,0 |
108,0 |
5,0 |
130 |
110 |
4,8 |
219х8 |
200 |
219 |
8,0 |
133,0 |
6,0 |
160 |
140 |
10,2 |
273х8 |
250 |
273 |
8,0 |
159 |
6,0 |
190 |
175 |
18,4 |
325х10 |
300 |
325 |
10,0 |
219,0 |
8,0 |
220 |
200 |
34,2 |
377х10 |
350 |
377 |
10,0 |
273,0 |
7,0 |
240 |
225 |
46,0 |
426х10 |
400 |
426 |
10,0 |
325,0 |
8,0 |
270 |
250 |
55,5 |
10. ПЕРЕХОД СТАЛЬНОЙ ПОД ПРИВАРКУ

Общие сведения:
Переход стальной под приварку ГОСТ 17378-01
Область применения:
Переходы применяются на любых типах трубопроводов: на предприятиях нефтяной, газовой и химической промышленности. Переходы концентрические стальные используются для соединения труб в местах изменения диаметра.
Технические характеристики:
Переходы стальные бесшовные изготавливаются по ГОСТ 17378-2001, технические требования по ГОСТ 17380-2001. Переходы концентрические изготавливаются методом штамповки или методом центробежного электрошлакового литья.
Наружный диаметр, Dn: 21 - 530 мм.
Условное давление (Ру): до 16МПа.
Материал: сталь 20, 17ПС, 09Г2С.
Температура, t°C: от -70° до +450°.
Наименование |
DN, мм |
D, мм |
T, мм |
D1, мм |
T1, мм |
L, мм |
Масса, кг |
27*2,5х21*2,3 |
20 |
26,9 |
2,5 |
21,3 |
2,3 |
38 |
0,05 |
33*2,6х21*2,3 |
25 |
33,7 |
2,6 |
21,3 |
2,3 |
30 |
0,09 |
33*2,6х27*2,3 |
25 |
33,7 |
2,6 |
26,9 |
2,3 |
30 |
0,1 |
42*2,6х21*2,3 |
32 |
42,4 |
2,6 |
21,3 |
2,3 |
30 |
0,13 |
42*2,6х27*2,3 |
32 |
42,4 |
2,6 |
26,9 |
2,3 |
30 |
0,13 |
42*2,6х33*2,3 |
32 |
42,3 |
2,6 |
33,7 |
2,3 |
30 |
0,13 |
48*2,8х27*2,3 |
40 |
48,3 |
2,8 |
26,9 |
2,3 |
45 |
0,19 |
48*2,8х33*2,7 |
40 |
48,3 |
2,8 |
33,7 |
2,3 |
45 |
0,19 |
48*2,8х42*2,6 |
40 |
48,3 |
2,8 |
42,4 |
2,6 |
45 |
0,19 |
57*2,9х27*2,3 |
50 |
57 |
2,9 |
26,9 |
2,3 |
45 |
0,31 |
57*2,9х33*2,6 |
50 |
57 |
2,9 |
33,7 |
2,3 |
45 |
0,31 |
57*2,9х42*2,6 |
50 |
57 |
2,9 |
42,4 |
2,6 |
45 |
0,31 |
57*2,9х48*2,8 |
50 |
57 |
2,6 |
48,3 |
2,6 |
60 |
0,31 |
76*3,2х48*2,8 |
65 |
76,1 |
3,2 |
48,3 |
2,6 |
70 |
0,47 |
76*3,2х57*2,9 |
65 |
76,1 |
3,2 |
57 |
2,9 |
70 |
0,47 |
89*3,5х48*3 |
80 |
88,9 |
3,5 |
48,3 |
3,0 |
75 |
0,6 |
89*3,5х57*3 |
80 |
88,9 |
3,5 |
57 |
3,0 |
75 |
0,6 |
89*3,5х76*3,5 |
80 |
88,9 |
3,5 |
76,1 |
3,5 |
75 |
0,7 |
108*4х57*3 |
100 |
108 |
4,0 |
48 |
3,0 |
80 |
0,9 |
108*4х76*3,5 |
10 |
108 |
4,0 |
57 |
3,0 |
80 |
0,9 |
108*3,6х48*2,8 |
100 |
108 |
4,0 |
76 |
3,5 |
80 |
0,9 |
108*4х89*3,5 |
100 |
108 |
4,0 |
89 |
3,5 |
80 |
0,9 |
133*4х89*3,6 |
125 |
133 |
4,0 |
89 |
3,5 |
100 |
1,3 |
133*4х108*3,5 |
125 |
133 |
4,0 |
108 |
3,5 |
100 |
1,6 |
159*4,5х57*3 |
150 |
159 |
4,5 |
57 |
3,0 |
75 |
1,5 |
159*4,5х76*3,5 |
150 |
159 |
4,5 |
76 |
3,5 |
75 |
1,5 |
159*4,5х89*3,5 |
150 |
159 |
4,5 |
89 |
3,5 |
130 |
2,3 |
159*4,5х108*4 |
150 |
159 |
4,5 |
108 |
4,0 |
130 |
2,3 |
159*4,5х133*4 |
150 |
159 |
4,5 |
133 |
4,0 |
130 |
2,3 |
219*6х57*3 |
200 |
219 |
6,0 |
57 |
3,0 |
95 |
2,9 |
219*6х76*3,5 |
200 |
219 |
6,0 |
76 |
3,5 |
95 |
2,9 |
219*6х89*3,5 |
200 |
219 |
6,0 |
89 |
3,5 |
95 |
2,9 |
219*6х108*4 |
200 |
219 |
6,0 |
108 |
4,0 |
95 |
2,9 |
219*6х159*4,5 |
200 |
219 |
6,0 |
133 |
4,0 |
140 |
4,4 |
219*6х133*4 |
200 |
219 |
6,0 |
159 |
4,5 |
140 |
4,4 |
273*10х108*6 |
250 |
273 |
10,0 |
108 |
6,0 |
140 |
8,5 |
273*7х133*4 |
250 |
273 |
7,0 |
133 |
4,0 |
140 |
6,0 |
273*10х159*8 |
250 |
273 |
10,0 |
159 |
8,0 |
80 |
12,0 |
273*7х219*6 |
250 |
273 |
7,0 |
219 |
6,0 |
180 |
8,3 |
273*10х219*8 |
250 |
273 |
10,0 |
219 |
8,0 |
180 |
12,0 |
273*12х219*10 |
250 |
273 |
12 |
219 |
10,0 |
180 |
14,0 |
325*10х108*4 |
300 |
325 |
10,0 |
108 |
4,0 |
140 |
9,0 |
325*10х159*6 |
300 |
325 |
10,0 |
159 |
6,0 |
140 |
14,0 |
325*12х159*8 |
300 |
325 |
12,0 |
159 |
8,0 |
140 |
18,0 |
325*8х219*7 |
300 |
325 |
8,0 |
219 |
7,0 |
180 |
11,0 |
325*10х219*8 |
300 |
325 |
10,0 |
219 |
8,0 |
180 |
14,0 |
325*8х273*7 |
300 |
325 |
8,0 |
273 |
7,0 |
180 |
11,0 |
325*10х273*10 |
300 |
325 |
10,0 |
273 |
10,0 |
180 |
14,0 |
325*12х273*12 |
300 |
325 |
12,0 |
273 |
12,0 |
180 |
17,0 |
377*12х219*8 |
350 |
377 |
12,0 |
219 |
8,0 |
220 |
22,0 |
377*12х273*10 |
350 |
377 |
12,0 |
273 |
10,0 |
220 |
24,0 |
377*12х325*10 |
350 |
377 |
12,0 |
325 |
10,0 |
220 |
24,0 |
426*10х325*8 |
400 |
426 |
10,0 |
325 |
8,0 |
220 |
27,0 |
426*12х325*10 |
400 |
426 |
12,0 |
325 |
10,0 |
220 |
27,0 |
426*14х325*12 |
400 |
426 |
14,0 |
325 |
12,0 |
220 |
31,0 |
426*12х273*10 |
400 |
426 |
12,0 |
273 |
10,0 |
220 |
27,0 |
426*16х273*12 |
400 |
426 |
16,0 |
273 |
12,0 |
220 |
36,0 |
426*12х377*12 |
400 |
426 |
12,0 |
377 |
12,0 |
200 |
27,0 |
426*10х377*10 |
400 |
426 |
10,0 |
377 |
10,0 |
220 |
23,0 |
530*12х377*12 |
500 |
530 |
12,0 |
377 |
12,0 |
300 |
54,0 |
530*14х377*12 |
500 |
530 |
14,0 |
377 |
12,0 |
300 |
54 |
530*12х325*12 |
500 |
530 |
12,0 |
325 |
12,0 |
300 |
46 |
530*12х426*10 |
500 |
530 |
12,0 |
426 |
10,0 |
300 |
46 |
530*14х426*10 |
500 |
530 |
14.0 |
426 |
10.0 |
300 |
54 |
11. БАЙПАС БЕЗ АРМАТУРЫ
Общие сведения:
Байпас - изделие предназначено для создания принудительной циркуляции теплоносителя в гравитационных системах отопления.
Состав изделия, устройство и работа:
Принцип работы изделия основан на принудительной перекачке теплоносителя циркуляционным насосом. Изделие (рисунок 1) состоит из: стальной трубы (1), в разрыв которой установлен обратный клапан «Кл» (2), положение которого регулируется втулками (3) и фиксируется контргайками (4). Параллельно основной линии установлена линия, состоящая из циркуляционного насоса (5), подсоединенного через уплотнительные прокладки (6) к патрубкам (7) и зафиксированного накидными гайками (8), сетчатого фильтра (9), двух шаркранов (10) и переходника (11). В вариантах «Кр» (рисунок 2) вместо обратного клапана устанавливается шаровой кран (12), а между краном и втулкой (3) устанавливается переходник (13).
Технические характеристики:
Материал корпуса: сталь.
Наименование |
Dy, мм |
D, мм |
H, мм |
Байпас 20 Кран |
20 |
22 |
730 |
Байпас 20 Клапан |
20 |
22 |
730 |
Байпас 32 Кран |
32 |
38 |
730 |
Байпас 32 Клапан |
32 |
38 |
730 |
Байпас 40 Кран |
40 |
48 |
730 |
Байпас 40 Клапан |
40 |
48 |
730 |
Байпас 50 Кран |
50 |
60 |
730 |
Байпас 50 Клапан |
50 |
60 |
730 |
ЦЕНЫ НА СТАЛЬНЫЕ СОЕДИНИТЕЛЬНЫЕ ЧАСТИ И ДЕТАЛИ ТУБОПРОВОДА |
|
